特性：

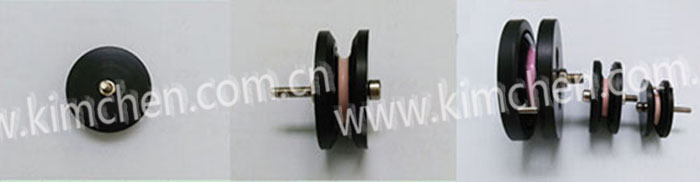

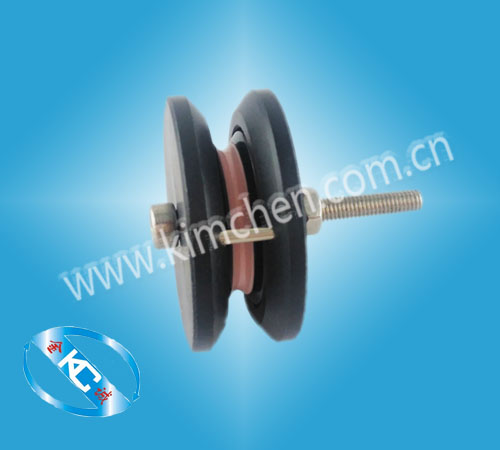

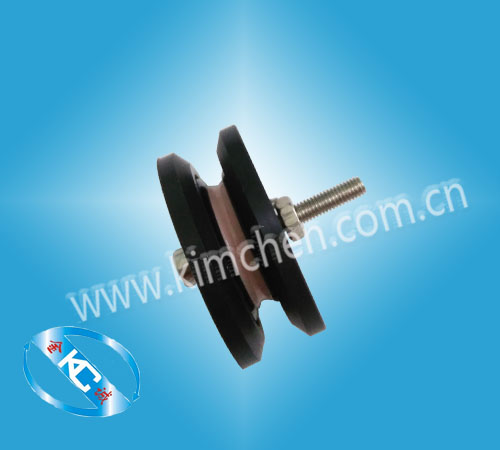

用于漆包線或絲線適量導向，其中部瓷圈由精密陶瓷制作，凹槽超精拋光達Ra0.2，瓷圈配高速軸承，兩側的擋板可防止繞線時漆包線跳出槽外，同時使繞線時的張力保持穩定一致。也有直接由全陶瓷與高速軸承組合的叫陶瓷瓷輪。適用于各類繞線機及紡織機械中的過線過線部件。
|
型號 Model |
中間配導輪 Wheel |
大外徑 Large OD |
厚度 Thickness |
軸桿 Shaft |
|
防跳線導線輪od30 |
20*3 |
30 |
10 |
3mm |
|
防跳線導線輪od38 |
28.7*4 |
38 |
13 |
4 or 5mm |
|
防跳線導線輪od50 |
40*4 |
50 |
25 |
4 or 5mm |
|
防跳線導線輪od60 |
47*5 |
60 |
22 |
5 or 6mm |
